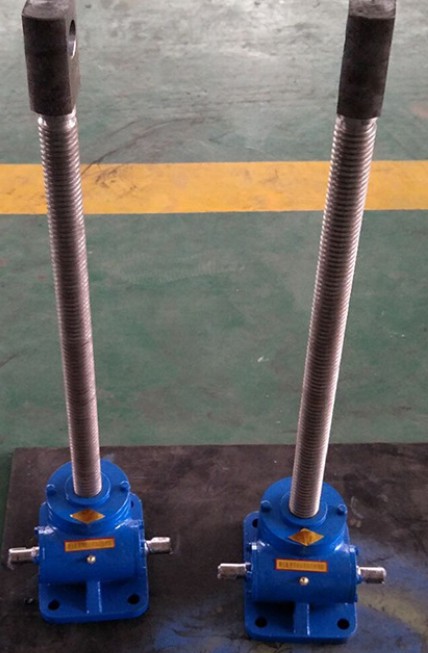

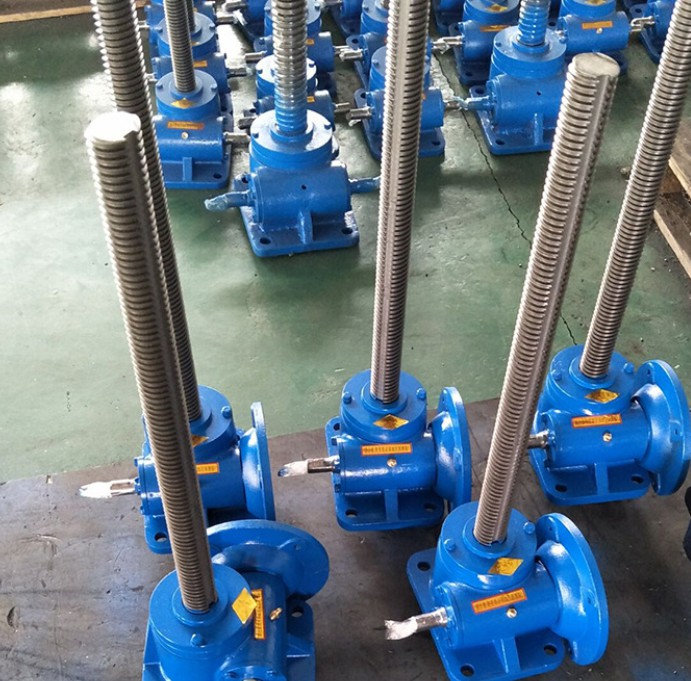

SWL丝杠升降机 SWL50蜗轮丝杠升降机
蜗轮丝杠升降机是将蜗轮减速器和丝杠螺母副等巧妙地结合在一起组成的一个运动组合单元。它既可以单独使用，又可以象拼积木似地通过联接件快捷组合，实现物体的升降、往复、翻转等运动。 SWL系列蜗轮丝杆升降机又称QWL升降机广泛应用于机械、冶金、建筑、水利设备等行业，具有起升、下降及借助辅件推进、翻转及各种高度位置调整等诸多功能
3000.00
库存 999
蜗轮丝杠升降机是将蜗轮减速器和丝杠螺母副等巧妙地结合在一起组成的一个运动组合单元。它既可以单独使用，又可以象拼积木似地通过联接件快捷组合，实现物体的升降、往复、翻转等运动。
SWL系列蜗轮丝杆升降机又称QWL升降机广泛应用于机械、冶金、建筑、水利设备等行业，具有起升、下降及借助辅件推进、翻转及各种高度位置调整等诸多功能.SWL蜗轮丝杆升降机是一种基础起重部件，具有结构紧凑、体积小、重量轻、动力源广泛、无噪音、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等许多优点。可以单台或组合使用，能按_程序准确地控制调整提升或推进的高度，可以用电动机或 其他动力直接带动，也可以手动。它有不同的结构形式和装配形式，且提升高度可按用户的要求定制。蜗轮丝杠升降机可以自锁。
蜗轮丝杠升降机具体型号：
SWL2.5蜗轮丝杠升降机、SWL5蜗轮丝杠升降机、SWL10蜗轮丝杠升降机、SWL15蜗轮丝杠升降机、SWL20蜗轮丝杠升降机、SWL25蜗轮丝杠升降机SWL35蜗轮丝杠升降机、SWL50蜗轮丝杠升降机、SWL100蜗轮丝杠升降机、SWL120蜗轮丝杠升降机
丝杆升降机性能参数表
型号 | SWL2.5 | SWL5 | SWL 10/15 | SWL20 | SWL25 | SWL35 | SWL50 | SWL100 | SWL120 |
丝杆升降机起升力,KN | 25 | 50 | 100/150 | 200 | 250 | 350 | 500 | 1000 | 1200 |
丝杆升降机拉力,KN | 99 | 166 | |||||||
丝杆升降机丝杠螺纹尺寸 | Tr30×6 | Tr40×7 | Tr58×12 | Tr65×12 | Tr90×16 | Tr100×18 | Tr120×20 | Tr160×23 | Tr180×25 |
蜗轮蜗杆传动比（P） | 普通6:1 | 6:1 | 72/3:1 | 8:1 | 102/3:1 | 11:1 | 12:1 | ||
蜗杆每转行程,mm | 1.0 | 1.17 | 1.56 | 1.5 | 1.818 | 1.916 | 2.083 | ||
蜗轮蜗杆传动比（M） | 24:1 | 32:1 | 36:1 | 0.250 | 0.292 | 0.5 | 0.625 | 0.638 | 0.694 |
蜗杆传动比（P） | |||||||||
丝杆升降机满负荷蜗杆扭距N·m | 18.6 | 39.5 | 119/179 | 240 | 366 | 600 | 970 | 2323 | 3316 |
满负荷蜗杆扭距N·m | 8.86 | 19.8 | 60/90 | 122 | 217 | 340 | 425 | 997 | 1658 |
丝杆升降机丝杆轴伸长度 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 5500 | 6500 | 7000 |
丝杆升降机许用功率/kW | 0.55 | 1.1 | 2.6 | 3.7 | 4.8 | 6.0 | 7.5 | 15 | 17.5 |
普通比（P）总效率％ | 23 | 21 | 19 | 18 | 13 | 12 | |||
慢速比（M）总效率% | 14 | 11 | 10 | 8 | |||||
润滑油量，kg | 0.1 | 0.25 | 0.75 | 1.9 | 2 | 2.5 | |||
不加行程的重量，kg | 7.3 | 16.2 | 36 | 70.5 | 87 | 420 | 1010 | 1350 | |
丝杆每100mm的 重量 | 0.45 | 0.82 | 1.67 | 2.15 | 4.15 | 5.20 | 7.45 | 13.6 | 17.3 |
丝杆升降机润滑剂 | 合成钙钠基润滑脂ZGN-1或ZGN-2（温度范围－20℃－100℃） | ||||||||
