?丝杆升降机技术参数要怎么计算

诺顿传动丝杆升降机一般有两种结构形式 ：1型－丝杠作旋转运动和轴向移动；2型－丝杠作旋转运动。丝杠上的螺母作轴向移动。

   每种结构又分别有两种装配形式：A型－丝杠（或螺母）向上移动；B型－丝杠（或螺母）向下移动。

   丝杆升降机头部分为：I（圆柱型）、II（法兰型）、III（螺纹型）、IV（扁头型）四种型式。

   每款丝杆升降机都有两种速比分为快速比和慢速比，满足客户对速度不同的需求。

    在丝杠的防护方面，我们可以做防旋转和防护罩型

丝杆升降机参数的计算公式：

输出轴转速N2(r/min)=输入轴转速N1(r/min)/传动比i

当丝杆升降机以皮带轮，链轮及联轴器传动时，输入轴转速不宜超过2000(r/min)，一般转速范围600-1800(r/min)。

转速过高易 轴承加重摩擦而缩短寿命。

下面那我们给您介绍一下诺顿丝杆升降机技术参数的计算方法：

1、丝杆升降机输入功率，输出转矩

输入功率和输出转矩的转换公式如下：

输入功率P(KW)=输出转矩T(N.m)X输出转速N2(r/min)/(9549x效率η)

丝杆升降机输入功率为丝杆升降机的输入动力容量，输出转矩为丝杆升降机许用承载能力。

2、丝杆升降机 输入轴转速，蜗杆丝杆升降机，输出轴转速诺顿传动是一家集减速机及其它传动设备的开发、研制、加工、销售、外贸于一体的生产厂家。

?丝杆升降机可做横向推拉运动

您对丝杆升降机的了解如果过于片面，那么您只能想象到丝杆升降机立式使用的情况，上下推举或提拉负载物。其实丝杆升降机不仅仅可以竖直方向运动，还可以横向推拉或者做翻转等高难度动作，在有耳轴板的情况下甚至可以在一定角度内来回做直线运动，滚珠丝杆升降机，只需保证丝杆不受侧向力即可。螺旋丝杆升降机是一种非常灵活使用的设备，在各个机械设备，自动化生产，太阳能产品等行业都可看到它的应用。

在选择横向使用的螺旋丝杆升降机时，也就是卧式使用，一定要对它的配件有一定的了解。横向使用时，丝杆的重量压在箱体内的轴承上，如果轴承不是可承载侧向力的类型，长时间使用即会对轴承造成一定的损坏，从而整机的性能受到影响。

现有的几款丝杆升降机型号，常见的SJA方箱丝杆升降机和JWM螺旋升降机内部配置的是圆锥滚子轴承，同步丝杆升降机，这种轴承可承重，如果卧式使用的情况，建议选这两款。而机械SWL蜗轮蜗杆升降机价格便宜，载重能力好，内部的推力球轴承横向承重有一定的问题，不建议长期横向推拉使用。

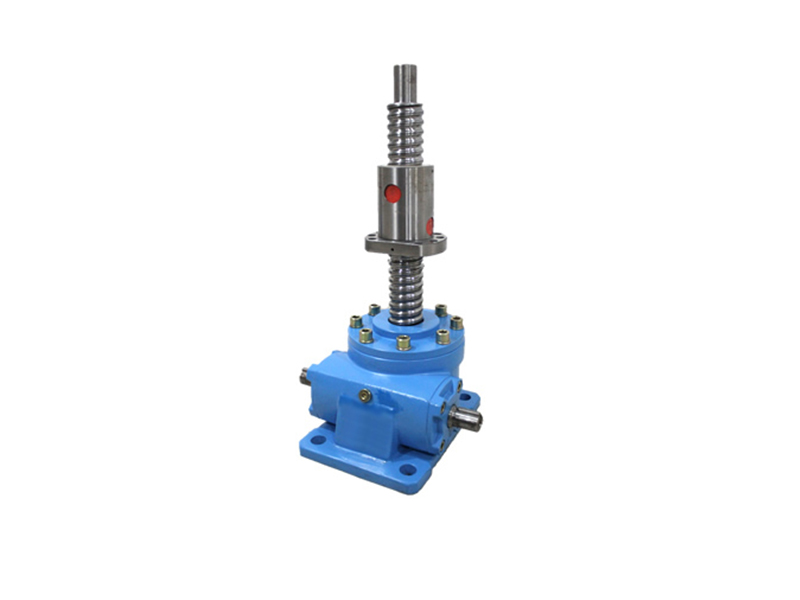

1.2JWB型(普通滚珠丝杆型)

高速高频率

JWB型(普通滚珠丝杆型)，适用于高速，高频率和装置中，主要

构成部件为精密滚珠丝杆副与高精度蜗轮蜗杆副。

12.1:

用滚动磨擦、提高了整机效率，只须很小的驱动源，就可以产生很大的

推动力。12.2高速化:与梯形丝杆相比速度有很大的提高，能轻松而高速

地运转。

1.2.3使用寿命长:

采用高质量的滚珠丝杆，使其工作寿命提高3倍以上。注:本身无自锁功能，

需外加制动装置或选择带有制动的驱动源。

技术参数:|

止旋构造(UM，DM)

UM:押上DM:吊下

适用于顶端无连接下运转或因滑轮而卷拉着绳索等又不能实现防止旋转的

情况。请根据载荷方向、安装方向来选合适的升降机(UM或DM)。

活动螺母构造(UR，DR)

-般情况下，升降机必须具有因丝杆轴的升降而产生的行程和丝杆罩所需

的空间，若想在有限的空间内增长行程时，使用此活动螺母构造非常适应

(丝杆轴旋转，丝杆升降机，活动螺母移动)。丝杆轴顶端为圆柱形，在长行程时，

在轴端采用支撑方式，可以得到很好的传动效果。

UR:押上DR:吊下

请根据载荷方向，安装方向来选择合适的升降机(吊下或押上)注:选型和型号

表示方法中，还需注明螺母的放置方向。
