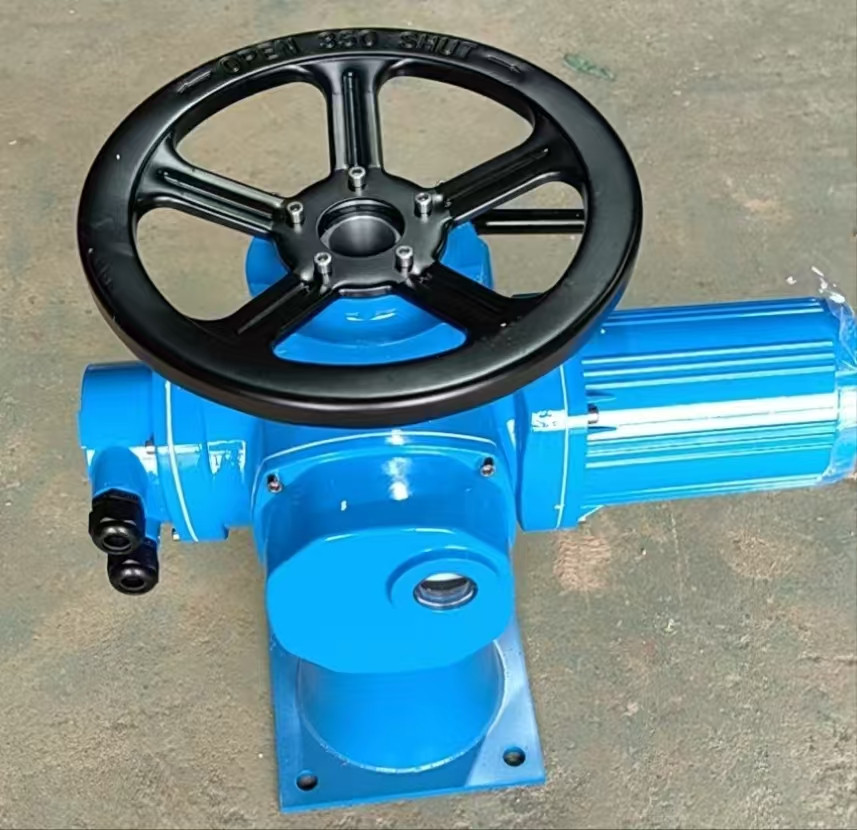

昆明水电站螺杆式启闭机 河道用10T螺杆启闭机采用蜗轮、蜗杆变速,螺母或螺杆旋转

螺杆式启闭机 河道用10T螺杆启闭机采用蜗轮、蜗杆变速,螺母或螺杆旋转

螺杆式启闭机 河道用10T螺杆启闭机采用蜗轮、蜗杆变速,螺母或螺杆旋转

手电两用启闭机使用注意事项

1、操作人员必须掌握启闭机的结构、性能与操作方法,并有一定的机械知识,以确保机器的正常运转。

2、操作前对启闭机要进行全面检查,各部润滑情况是否良好,螺栓有无松动,电动启闭时检查线路是否接通,开关是否良好。

3、闸门启闭都有一定行程极限位置。手动启闭机可以感觉到,电动启闭机一般由操作人员掌握和行程开关控制。如操作不当或行程开关失灵,就会损坏启闭机和闸门,操作人员一定要注意!

4、启闭机维修时,必须消除载荷。

5、 3吨—12吨启闭机采用机油润滑,在使用时,需随时由油孔注入润滑油。15吨—60吨采用箱体飞溅润滑,要检查油标指示线,经常保持足够的润滑油,螺杆要 定期涂油、清除油污,以防锈蚀。

手电两用启闭机按吊点数分为单吊点和双吊点,按驱动方式分为手动、电动和手电两用三种方式

    螺杆式启闭机 河道用10T螺杆启闭机采用蜗轮、蜗杆变速,螺母或螺杆旋转

主要特点

LQ型螺杆式河道用10T螺杆启闭机,在结构设计与使用性能上具有以下特点:

1、 本机为手电两用,可根据用户需要,配备电动装置,并配备摇手把,供手动使用。

2、 本机设计生产执行标准为水利部、能源部SD298—88LQ型螺杆式启闭机技术条件。各部零件执行*。

3、 河道用10T螺杆启闭机采用蜗轮、蜗杆变速,螺母或螺杆旋转,使闸门作上下运动,达到启闭闭启的作用。

4、 可根据用户要求,设磁力锁装置,以防他人开启。

5、 螺杆长度可按用户要求生产,双吊点吊点距按用户要求设计。主要用途此产品主要用于水利工程启闭闸门,是农水建设、水电站等进水、退水闸的配套机械,山区、平原、有无电地区均可使用。注意事项1、操作人员必须掌握启闭机的结构、性能与操作方法,并有一定的机械知识,以确保机器的正常运转。

4、启闭机维修时,必须消除载荷。

农田灌溉LQ1T 手轮式螺杆启闭机  启闭机QL-50-SD 参数

1、安装时底座地基应牢固平整,留有底脚螺丝的位置,启闭机到位后,找平浇灌成型。

2、启闭机的丝杆必须平行于闸门研磨轨道表面,垂直于吊耳轴,双吊点式两个机座必须在同一平面上,两个丝杆平行,垂直于吊耳轴,手摇或带电启闭机,先手摇上下启动几次,达到规范后方可带电使用;带电操作时,设有下降深度控制器,但操作人员不得擅自离开场地,以防因电路等故障,造成碰撞事故的发生。

QPQ/QPK卷扬式启闭机:

1、安装时底座地基应牢固平整,留有底脚螺丝的 PGZ铸铁闸门说明:位置,启闭机到位后,找平浇灌成型。

2、先将钢丝绳绕在平衡轮上,绳长两边均分,通过动滑轮组把钢丝绳绕上去,把两端固定在卷筒端部。

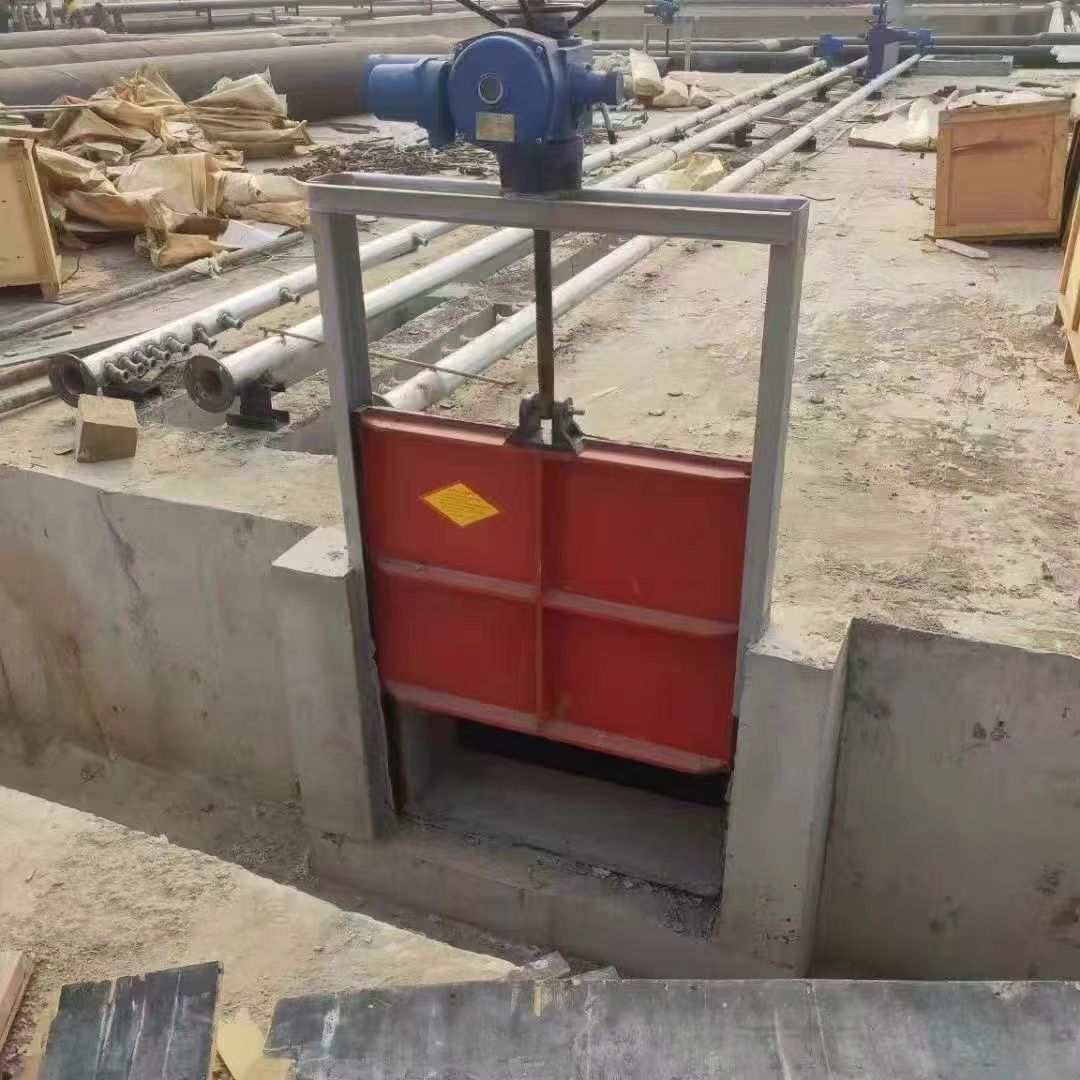

闸门安装注意事项

  铸铁闸门的止水副采用整体加工,止水效果好,金属止水使用寿命长。

1、在闸门安装前,检查各连接部位的螺栓是否因运输装卸中造成的松动,如有松动应加以紧固。

2、检查主立框与横框连结上的止水面是否有错位,如有错位则松动连接螺栓将止水面调整在同一平面内。

3、闸门安装时应采用整体就位安装,禁止闸框、闸板分体安装,防止闸框变形。

4、二期浇筑前将闸门整体吊装就位后找好前后、左右的正确位置,调整螺栓与工程配钢筋焊牢固。

5、闸门出厂前,为了使闸板、闸框贴合的更紧,安装后减少间隙,2米以上的闸门在上下横框上安装了压板卡铁,立框的斜铁上增加了顶丝。注意在间隙调整后将卡铁和斜铁上的顶丝拆除,以使闸门启闭。

QL型双吊点螺杆式启闭机(手电两用式),按标准可分为:2×3吨、2×5吨、2×8吨、2×10吨、2×12吨、2×15吨、2×20吨、2×25吨、2×30吨、2×40吨、2×50吨、2×60吨、2×80吨、2×100吨,该机是一种水利工程专用机械,广泛用于水利工程闸口的启闭,是农田灌溉、水产饲养、农业经济开发区、污水处理厂、水利发电站、水库(水闸、堤堰、地道、管道)等进水、退水闸的配套机械,山区、平原有、无电区域均可运用。         4.QL型手摇式(侧摇式)螺杆式启闭机,按标准可分为:0.5吨、1.0吨、2.0吨、3.0吨,广泛用于水利工程闸口的启闭,是农田灌溉、水产饲养、农业经济开发区、污水处理厂、水利发电站、水库(水闸、堤堰、地道、管道)等进水、退水闸的配套机械,山区、平原有、无电区域均可运用

手动螺杆式启闭机也可称为“手摇螺杆式启闭机”,该启闭机是一种通过人力操作平面闸门的设备。该启闭机闸门可停留在任意位置完成自锁,是很*的设备。螺杆是启闭机具有摇动轻巧,启闭灵活,转向变速快,手摇启动等优良特点。、大、小齿轮、压力轴承、螺母、螺杆、手摇柄。

1.在*底座基础平面水平的前提下方可安装螺杆启闭机,启闭机的底座必须与基础平面接触超过90%的面积。螺杆轴线须垂直闸台上所衡量的水平面,应避免螺杆倾斜,造成局部受力碎块机件。
