日本准双曲面齿轮 椿本准双曲面齿轮 TSUBAKI研磨螺旋伞齿轮

曲面锥齿轮是汽车主减速器中主要采用的传动方式。它们有什么区别呢？

　　螺旋锥齿轮其主、从动齿轮轴线相交于一点，交角可以是任意的，但在绝大多数汽车驱动桥中，主减速器齿轮副采用90°角垂直布置方式。由于轮齿端面重叠的影响，至少有两对以上的轮齿啮合，螺旋锥齿轮能承受较大的载荷，加之其轮齿不是在全齿长上啮合，而是逐渐由齿的一端连续转向另一端，使得其工作平稳，在高速运转时，噪声和振动也是很小的。

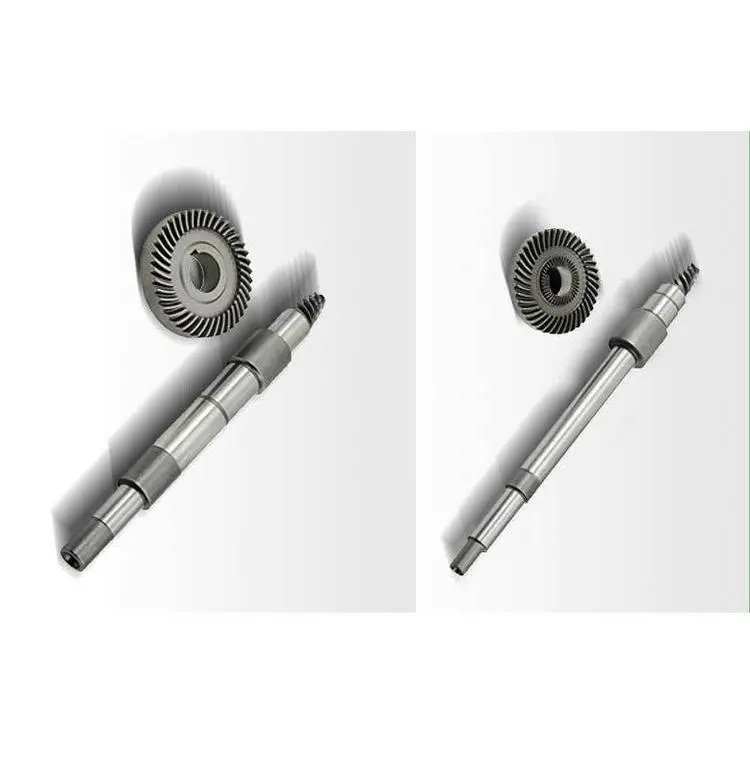

　　MHP高传动比准双曲面锥齿轮

　　模数 : 1 – 1.5

　　减速比 : 15 – 200

　　材料 : SCM415

　　热处理 : 渗碳淬火

　　齿面加工 : 切削

　　齿轮精度 : JIS 3

　　高减速比齿轮。实现了高效率,高强度及小型化的产品。

　　准双曲面齿轮，其主、从动齿轮轴线不相交而呈空间交叉，其空间交叉角也多采用90°角异面垂直方式。主动齿轮轴相对于从动齿轮轴有向上或向下的偏移（相应地称为上偏置或下偏置）。当偏移量大到一定程度时，可使一个齿轮轴从另一个齿轮轴旁通过。这样就能在每个齿轮的两边布置尺寸紧凑的轴承，对于增强支撑刚度、保证轮齿正确啮合，从而提高齿轮寿命大有益处，它适用于贯通式驱动桥。

　　与螺旋锥齿轮由于齿轮副的轴线相交而使得主、从动齿轮的螺旋角相等的情况不同，准双曲面齿轮副的轴线偏移使得其主动齿轮螺旋角大于从动齿轮螺旋角。准双曲面锥齿轮副的法向模数虽相等，但端面模数是不等的。这使得准双面锥齿轮传动的主动齿轮比相应的螺旋锥齿轮传动的主动齿轮有更大的直径和更好的强度和刚度。由于准双曲面锥齿轮传动的主动齿轮直径和螺旋角都较大，从而使其齿面接触应力降低，寿命提高。

　　但传动比较小时，准双面锥齿轮传动的主动齿轮相对于螺旋锥齿轮的主动齿轮就显得过大，这时选用螺旋锥齿轮更合理。
