内有丝杠螺母滚柱组内齿圈保持架构成GZRCS36×05南京工艺行星滚柱丝杠

GZRFS 15x05

GZRFS 15x08

GZRFS 18x05

GZRFS 18x06

GZRFS 20x05

GZRFS 20x10

GZRFS 21x05

GZRFS 21x10

GZRFS 25x05

GZRFS 25x10

GZRFS 27x05

GZRFS 27x10

GZRFS 30x05

GZRFS 30x10

GZRFS 30x20

GZRFS 36x5

GZRFS 36x8

GZRFS 36x10

GZRFS 36x6

GZRFS 36x12

GZRFS 39x05

GZRFS 39x10

GZRFS 39x15

GZRFS 39x20

GZRFS 42x05

GZRFS 42x10

行星滚柱丝杠

将旋转运动转化为直线运动的传动部件

行星滚柱丝杠是由丝杠、螺母、滚柱等核心部件构成的精密传动装置，采用行星式布局实现旋转运动向直线运动转换。相较于传统滚珠丝杠，其线接触设计和多滚柱均载结构使承载能力提升至3倍，使用寿命延长15倍，轴向刚度提高50%，可实现6000r/min转速和2000mm/s线速度的运动性能。该部件广泛应用于人形机器人关节驱动系统，特斯拉Optimus机器人在肘部、腕部等14个执行单元中采用反向式结构，单机用量达14个且占总成本9% [1]。截止2025年，全球市场由瑞士GSA、Rollvis等企业主导，国内厂商如南京工艺、博特精工正通过技术创新加速国产替代进程。

结构组成：丝杠、螺母、滚柱等

技术优势：承载能力达滚珠丝杠3倍

应用领域：机器人、数控机床、医疗器械

市场占比：占人形机器人成本9%-30%

材料使用：42CrMo合金钢、GCr15轴承钢

工艺要求：磨削精度达C5级

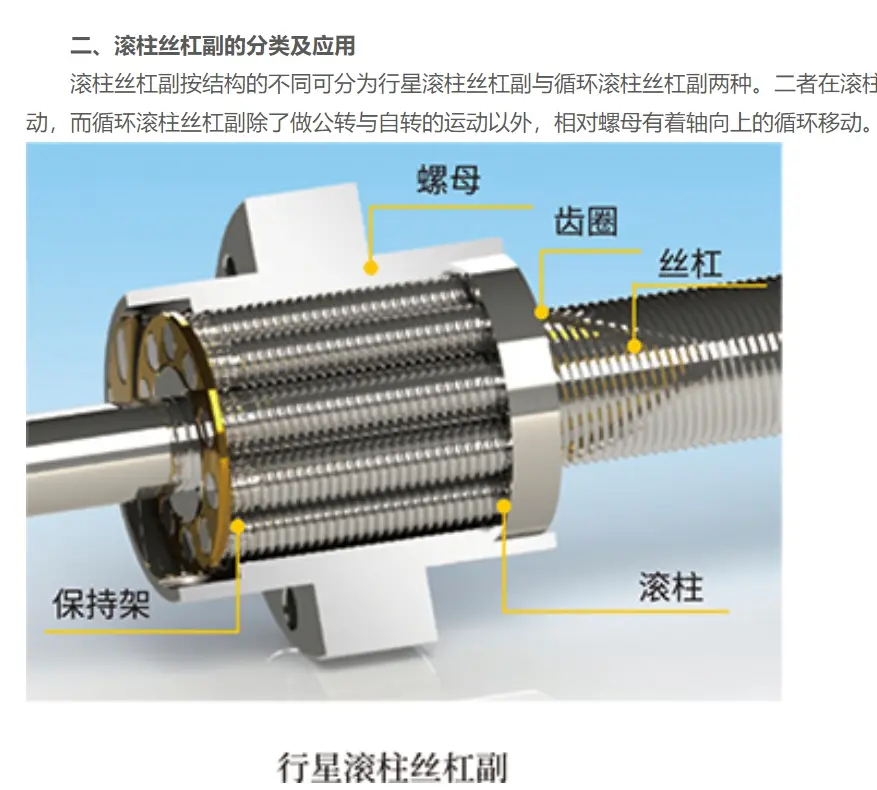

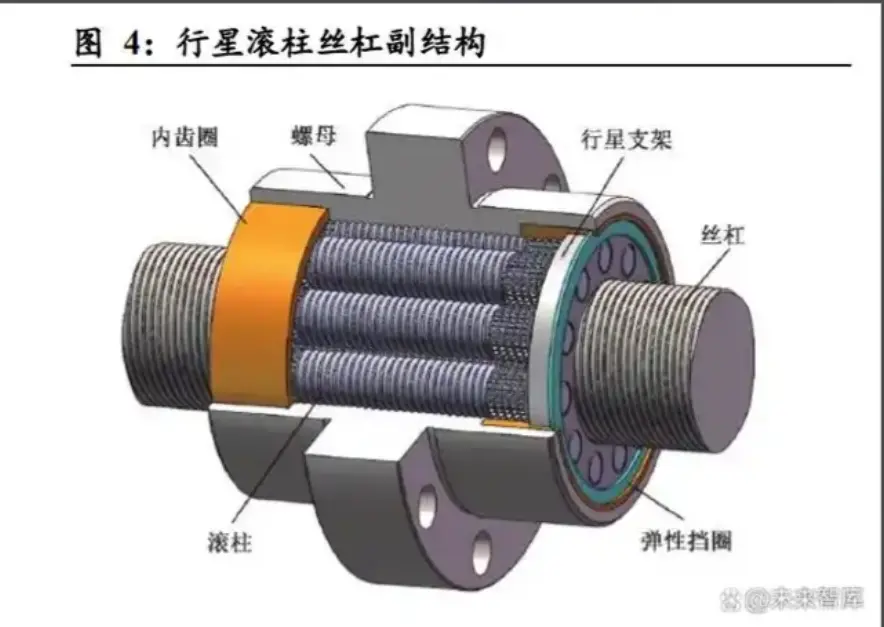

行星滚柱丝杠由主丝杠、螺母、行星滚柱组、内齿圈及保持架构成，6-8个螺纹滚柱环绕主丝杠形成行星运动布局。运动过程中，滚柱通过啮合螺纹将丝杠的旋转运动转化为螺母的直线位移，反向器设计和循环回路确保传动连续性 。有限元分析表明，螺纹牙型角、螺距等参数对接触应力分布具有显著影响，GCr15轴承钢材料可有效提升疲劳寿命 。
